Dobradeira CNC 125 t x 3.200 mm: como escolher | Atlasmaq
Na dobra de chapas, quase todo o desperdício acontece antes da peça boa. Por exemplo, ocorre a chapa perdida no teste da primeira dobra e o batente reajustado à mão a cada etapa. Além disso, o ângulo pode sair certo numa ponta e aberto no meio da peça.
Por isso, a dobradeira CNC existe para tirar essas variáveis da mão do operador e passá-las para o comando. Neste artigo, você vai entender o que muda na prática ao trocar uma viradeira convencional por uma prensa viradeira CNC. Dessa forma, explicaremos as especificações que importam e o motivo da PVA 125/3200 da Atlasmaq ser a escolha ideal para dobrar chapas de até 3 metros em produção seriada.
O que é uma dobradeira CNC?
Uma dobradeira CNC, também chamada de prensa viradeira CNC, é uma prensa hidráulica para conformar chapas metálicas em que o posicionamento do batente traseiro, o curso do avental e a
compensação de deflexão são controlados por um comando numérico computadorizado.
Na prática, o operador não calcula nem ajusta medidas manualmente. Ele seleciona o programa da peça, posiciona a chapa e dobra. O comando faz o resto.
5 ganhos reais da dobradeira CNC na produção
1. Programação de várias dobras em sequência
Uma peça com quatro, seis ou dez dobras é programada uma única vez. O comando executa todas as etapas em ordem e reposiciona o batente automaticamente entre elas. O operador só seleciona a
pasta da peça no programa. Isso reduz a dependência de um operador muito experiente e diminui erros de sequência.
2. Cálculo automático do batente
Você informa ângulo de dobra, material, espessura da chapa e ferramenta, e o comando calcula a posição do batente. Isso acaba com a tentativa e erro na primeira peça, que é onde mais se perde
chapa e tempo de máquina.
3. Repetibilidade com precisão servo
Com servomotores, fuso de esferas e guias lineares no batente traseiro, a posição se repete a cada dobra. A peça 1 e a peça 500 saem iguais, o que é decisivo para quem fornece para montadoras, serralherias industriais ou fabricantes de painéis e gabinetes.
4. Ângulo uniforme em toda a extensão da peça
Em dobras longas, a mesa e o avental sofrem deflexão sob carga e o ângulo tende a abrir no centro. O eixo V com coroamento compensa essa deformação ao longo de toda a mesa, e o ângulo sai uniforme do começo ao fim.
5. Memória contra queda de energia e contador de peças
Programas, parâmetros e posições ficam salvos mesmo se a energia cair no meio do processo. O contador de dobras mostra quantas peças foram produzidas, o que ajuda no controle de produção e no apontamento de ordens.
O que avaliar antes de comprar uma prensa viradeira CNC
Comprar pela tonelagem e pelo comprimento da mesa é o erro mais comum. Veja o que pesa de verdade:
• Força nominal x aplicação: a força necessária depende da espessura, do comprimento da
dobra, da abertura da matriz (V) e do tipo de material. Inox e aços de alta resistência exigem bem mais força que o aço carbono comum. Dimensione pela peça mais crítica que você produz, e não pela média.
• Comprimento da mesa e distância entre colunas: definem o tamanho máximo da peça e se ela passa entre as colunas em dobras de caixa.
• Profundidade da garganta e abertura máxima: limitam abas profundas e perfis fechados.
• Número de eixos CNC: um eixo X controla só a profundidade do batente. Com X, R, Y1, Y2 e V você controla profundidade, altura do batente, curso independente de cada cilindro e coroamento.
• Procedência dos componentes: hidráulica, motor e comando definem a vida útil e a facilidade de encontrar peças de reposição.
• Assistência técnica local: uma máquina parada custa mais do que a diferença de preço entre fornecedores. Avalie quem dá suporte, em quanto tempo e com que estoque de peças.

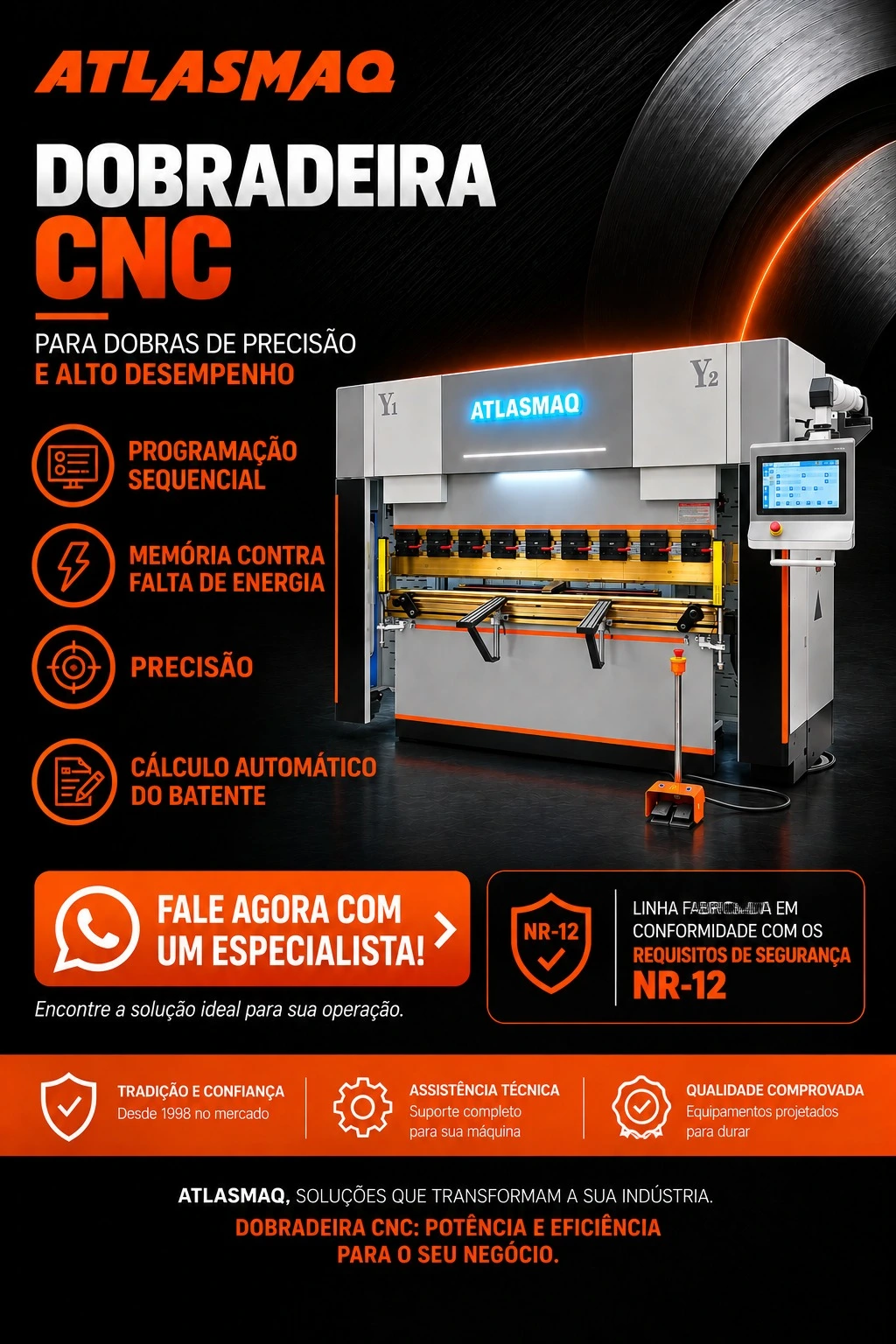

Prensa Viradeira CNC Atlasmaq PVA 125/3200
A PVA 125/3200 é uma dobradeira hidráulica CNC de 4+1 eixos, pensada para produção com precisão em chapas de até 3,2 metros.
Comando CNC ESTUN E315PS
O E315PS mantém a lógica de operação clássica da ESTUN, que já é conhecida por quem opera a linha PVA. A interface de parâmetros é direta e reduz o tempo de setup.
• Controle de 4+1 eixos (X, Y1, Y2, R + V)
• Cálculo automático do batente a partir do ângulo, material, espessura e ferramenta
• Controle servo dos eixos X, R e Y
• Controle eletromecânico do eixo V (coroamento)
• Programação por ângulo ou por espessura
Especificações técnicas
| Parâmetro | PVA 125/3200 |
|---|---|
| Força nominal | 1.250 kN |
| Comprimento da mesa | 3.200 mm |
| Distância entre colunas | 2.640 mm |
| Profundidade da garganta | 330 mm |
| Curso do avental | 140 mm |
| Ajuste de curso | 40 mm |
| Abertura máxima mesa/avental | 380 mm |
| Velocidade de aproximação | 60 mm/s |
| Velocidade de trabalho | 8 mm/s |
| Velocidade de retorno | 60 mm/s |
| Eixos CNC | 4+1 (X, Y1, Y2, R, V) |
| Dimensões (C x L x A) | 4.300 x 2.500 x 2.500 mm |
| Peso | 6.660 kg |
Componentes de marcas reconhecidas
• Comando: ESTUN E315PS
• Servomotores e servodrivers: ESTUN (4 unidades)
• Motor principal: Siemens (Alemanha)
• Sistema hidráulico: Rexroth
• Bomba de engrenagens: FIRST / SUNNY (EUA)
• Conexões hidráulicas: EMB (Alemanha)
• Batente traseiro: polia e correia sincronizadoras, fuso de esferas e guia linear, com travessa de guia linear dupla
A linha também está disponível em 30, 40, 63, 100, 160, 200 e 250 toneladas, então dá para
dimensionar a máquina pela sua aplicação.
Perguntas frequentes sobre dobradeira CNC
Qual a diferença entre dobradeira CNC e NC?
Na NC o controle normalmente é limitado ao batente (eixo X) e a programação é mais simples. Na CNC com múltiplos eixos, o comando controla batente, altura, curso de cada cilindro e coroamento, e calcula as posições a partir dos dados da peça.
Dobradeira e prensa viradeira são a mesma máquina?
Sim. “Prensa viradeira”, “dobradeira” e “viradeira” são nomes usados no Brasil para a mesma máquina de dobrar chapas.
Que tonelagem eu preciso?
Depende da espessura, do material, do comprimento da dobra e da abertura da matriz. O correto é dimensionar pela peça mais exigente da sua produção. Os especialistas da Atlasmaq fazem esse cálculo com você.
A Atlasmaq oferece financiamento?
Sim. A Atlasmaq tem financiamento próprio em até 36x e aceita sua máquina usada como parte do pagamento.
Fale com um especialista Atlasmaq
Desde 1998 a Atlasmaq fornece máquinas para conformação de chapas, com assistência técnica e suporte completo para o seu equipamento. Se você quer saber se a PVA 125/3200 atende a sua
aplicação, ou qual modelo da linha é o mais indicado, fale agora com um especialista.
